Печь для бани своими руками

Категория: Бани | Просмотров: 430 | Дата добавления: 17.09.2019
вариант банной печи, которую можно изготовить самостоятельно

Чтобы пар в баньке был лёгким, нужна хорошая печка. Предлагаем вариант банной печи, которую можно изготовить самостоятельно, затратив минимум материалов. Надёжность и работоспособность конструкции проверены временем.

Материалы

Для изготовления этой печи использовали листовую сталь толщиной 4 мм. Если цель — сделать один раз хорошо и потом не тратить время на ремонт, сталь тоньше лучше не брать. В идеале толщина листа должна быть 6 мм.

Размечаем полотно и вырезаем четыре стенки и верх топки. Для экономии металла низ тонки выполнен в виде обрамляющего пояса из уголка 50 х 50 х 5. Он приварен изнутри к стенкам печи. В дальнейшем на него укладывается под печи (нижний слой топливника) в виде сварной рамки из стального круга диаметром 14 мм. Под подом на дне печи находится зольник.

Опять-таки для экономии материала в качестве дна зольника выступает каменный цоколь печи, внизу делаем пояс из уголка.

Сборка

Сначала все четыре стенки, пояс и верхнюю крышку необходимо собрать на прихватках сваркой. После контроля геометрии можно проводить полный провар швов. Таким образом удаётся избежать тепловых деформаций печи от нагрева сваркой или уменьшить их. На передней стенке болгаркой прорезаем дверь топки и зольника. Монтируем петли и замки.

В верхней крышке нужно вырезать отверстие под дымовую трубу. В нашем случае её диаметр равен 108 мм. Отверстие вырезаем по внутреннему диаметру трубы, трубу ставим на крышку и обвариваем. Такое соединение позволяет защитить стык от быстрого прогара. Отверстие в крышке можно сделать, высверлив по кругу множество мелких отверстий сверлом 5-6 мм и соединив их между собой (прорезать болгаркой либо надрубить зубилом и выбить молотком металлический круг).

вариант банной печи, которую можно изготовить самостоятельно

На выходе из печи нужно сделать прямой участок дымохода, а затем изгиб из двух отводов, чтобы уменьшить избыточную тягу. Это позволит дольше сохранить тепло в печи и уменьшить обратное задувание в топку извне.

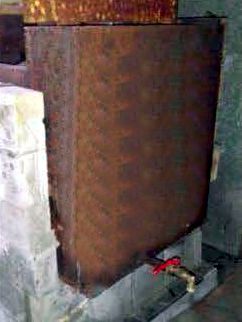

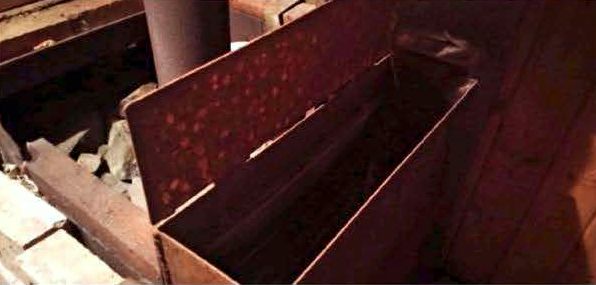

Бак для горячей воды изготовлен отдельно, из листовой стали толщиной 2 мм. Он приставной, навешивается на топку с тыльной части на двух болтах. Такая съёмная конструкция позволяет удобно выполнять обслуживание бака, например мыть его от накипи и чистить от любых других загрязнений.

вариант банной печи, которую можно изготовить самостоятельно
вариант банной печи, которую можно изготовить самостоятельно

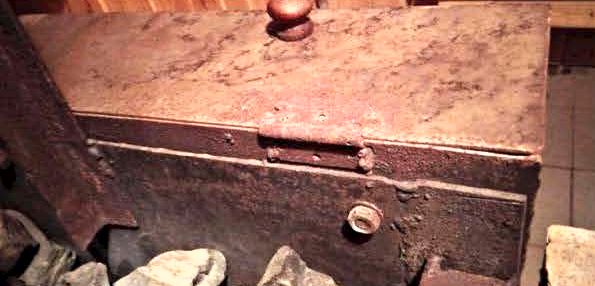

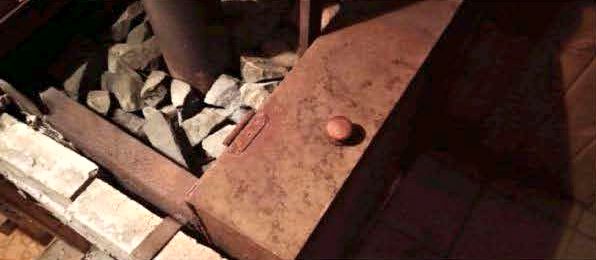

Чтобы сократить выход пара, на баке нужно сделать крышку. Удобнее, если она будет на петлях. Для подачи горячей воды внизу необходимо установить шаровый кран.

вариант банной печи, которую можно изготовить самостоятельно
вариант банной печи, которую можно изготовить самостоятельно

Верхняя крышка топки вокруг дымохода — отличное место для камней. Саму печь можно покрасить огнеупорной краской, а снаружи обложить кирпичом.



Перед тем как приступить к созданию печи, ВАЖНО ОПРЕДЕЛИТЬСЯ С ЕЁ РАЗМЕРАМИ. Слишком маленькая печь не позволит добиться желаемой температуры в парилке, слишком большая будет расходовать много топлива, что не рационально.

Для данной конструкции размеры следующие.

Печь

  • ширина-50 см;
  • глубина — 60 см;
  • высота — 80 см;
  • дверца топки - 30 х 17 см;
  • дверца поддувала - 20 х 17 см.

Навесной бак для воды

  • ширина-60 см;
  • глубина -15 см;
  • высота — 60 см;
  • кран расположен на высоте 35 см от пола.


Объём отапливаемого помещения — чуть больше 8 м2. Баня блочная, утеплённая. Зимой на топку бани уходит примерно 2-3 часа.



Наталия Степанова
