Необычное решение колодезной дверки

Выдумка мастеров-строителей подчас не имеет границ, так Александр Степанов соорудил на дачном участке колодец с необычной колодезной дверкой – открывается не вбок, как принято, а вверх.

Когда вода на дачном участке подаётся насосом сразу в дом, пользоваться дверкой колодезного домика приходится редко: в случае отключения электроэнергии, либо, чтобы слить воду из водопроводной системы на зиму, или с проверкой уровня воды, в случае возникновения проблем с её подачей.

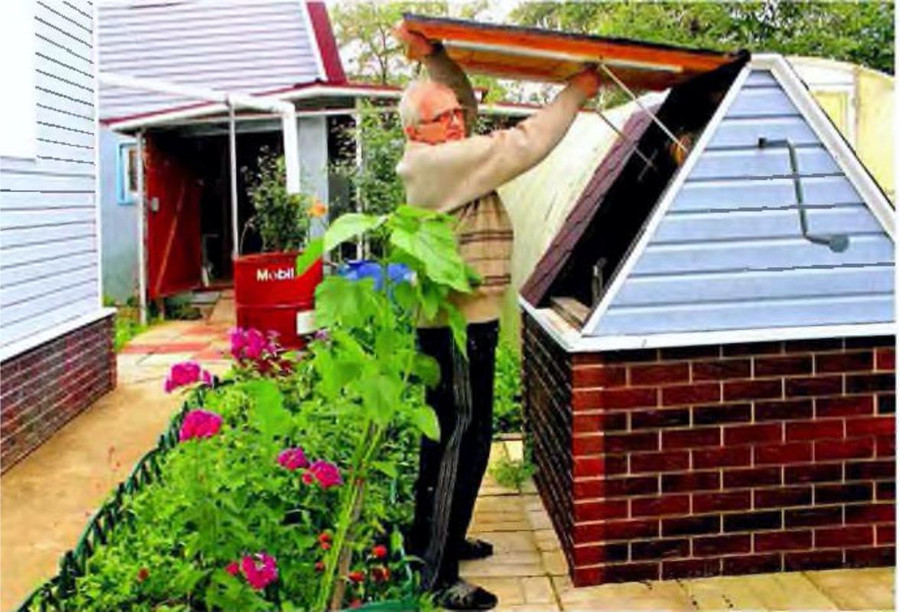

Несмотря на редкое пользование колодезной дверкой, бывают ситуации, когда мокнуть под дождём совершенно не хочется. Поэтому умелец Александр Степанов придумал интересное решение – дверку, открывающуюся вверх подобно автомобильному капоту.

Полозки для стоек

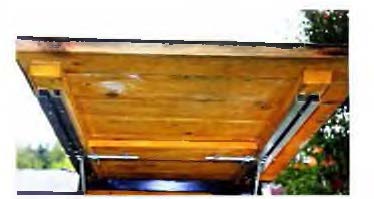

Колодезная дверкаДверка колодца представляет собой что-то вроде щита. Конструкция набирается из вагонки, которая располагается горизонтально и скрепляется парой поперечных брусков. На каждом из этих брусков закреплены два П-образных алюминиевых профиля (15 х 15 мм), установленных параллельно друг другу с зазором примерно 12 мм. Профили, которые обращены друг к другу ножками буквы П, образуют своеобразный полозок – канал, по которому движется поперечина стойки. В нижней части каждая из стоек шарнирно закреплена на боковинах проёма.

Все стойки сделаны из монолитного дюралевого стержня, диаметр которого 10 мм и длина 450 мм. Верхняя часть стойки сделана в виде буквы Т. Поперечина, т.е. перекладина буквы Т – небольшой отрезок длиной 36 мм такого же дюралевого стержня. Чтобы прикрепить эту поперечину к стойке, просверливаем в торце стойки глухое отверстие диаметром 5 мм и глубиной 30 мм, а в поперечине – сквозное отверстие диаметром 6 мм. Плотность прилегания поперечины к торцу стойки можно сделать с помощью напильника – делаем полукруглую выемку. Затем привинчиваем болтиком поперечину к торцу стойки.

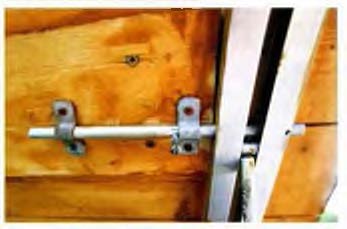

Колодезная дверкаОткрывая дверку колодца, поперечина движется по полозку, в верхнем положении её можно закрепить простейшим засовом – шпингалетом со свободным ходом засова больше 55 мм. Можно соорудить нечто подобное своими руками – шпингалет из такого же дюралевого стержня длиной 120 мм, в качестве рукоятки неплохо подойдёт болтик.



Установка шарнирных стоек

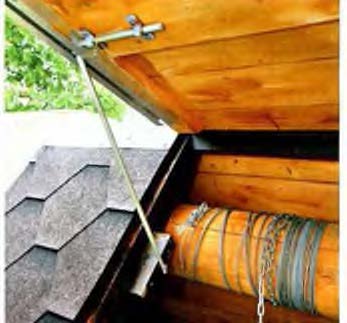

Колодезная дверкаДля определения места установки шпингалета, достаточно дверку поднять так, чтобы она была выше головы, а рука, которой придётся придерживать дверку, должна быть полусогнутой. В данном положении закрепляем дверку какими-нибудь подпорками – любые доски подходящей длины. На боковинах проёма, чуть выше середины делаем метки, т.е. определяем место для крепления шарнира. Нижний конец стойки прикладываем к метке, а верхний подводим до упора в дверку к полозку из алюминиевых П-образных профилей. Так определилось место установки шпингалета. Затем, в профилях полозка сверлим отверстия диаметром 12 мм для стержня шпингалета, а сам стержень закрепляем двумя скобами. Для шарнирного крепления стойки можно использовать шуруп с двумя шайбами.

Статья подготовлена по материалам публикации Александра Степанова, г. Химки Московской области
Журнал «Дом», март 2016г.
